Built-in Energy Calculator

Built-in Energy Calculator

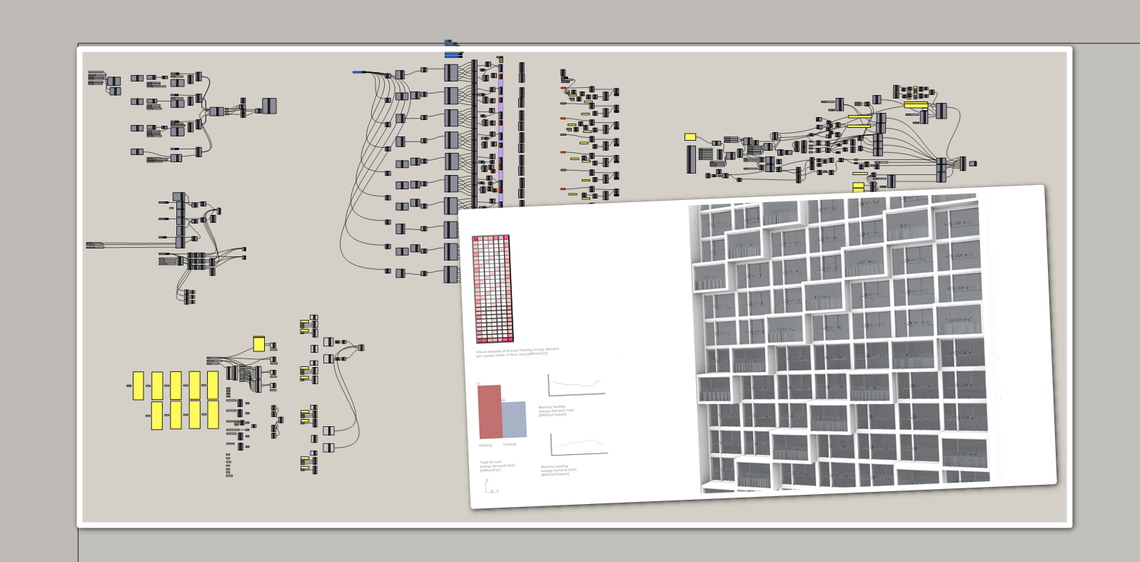

Grasshopper Sketch ⓒMediumCloud

For better performance

건축에서 일반적인 에너지 분석도구들의 사용은 계획이 진행되는 단계에 따라 분석에 사용되어질 데이터의 양과 종류가 다르며, 정확한 환경에서의 평가 및 비교를 위한 반복적인 분석에 취약한 점이 있다. 바로 적합성과, 효율성의 문제다.

Revit의 한 서비스로 통합된 Ecotect의 경우 현재는 컨셉모델단계의 데이터를 서버에 업로드하여 결과를 받게되는데 까지 적게는 5시간 많게는 하루이상의 시간이 소요되며, 다른 에너지 분석도구의 경우도 마찬가지로 디자인된 건축물의 분석을 위해 준비하여야 하는 시간과 정보의양이 각기 다름에 따른 비효율적인 문제가 항상 발생하기 마련이다.

다만 진행중인 연구의 경우, 공동주택의 리모델링의 특성 상기본적으로 세팅이 되어진 데이터를 통한 변형의 폭이 적으며 비교분석을 위한 도구로써 사용할 경우 상대적 데이터를 도출해내기위해 생략가능한 변수와 데이터들이 상당히 많이 있다는 것을 알게된다.

Optimization

실제 연구진행단계에서 일반적으로 쓰이는 분석도구의 사용과, 최적화된 변수를 추린 후 필요한 데이터만 갖고 분석을 진행한 경우 Delay없이 실시간 분석이 가능한 정도로의 최적화가 가능하였으며 이는 다음과 같은 순서로 반복된 실험의 결과물 이다.

  • Preset modeling data + Existing analysis tool : 5h to 24h
  • Preset modeling data + embeded plugin tool : 3m to 10m
  • 3D Modeling with pre-encoded enviroment data : Real-time

Standard-alone Programs for energy analysis

  • Ecotect: Integrated into Revit
  • EnergyPlus: EnergyPlus™ is a whole building energy simulation program that engineers, architects, and researchers use to model both energy consumption—for heating, cooling, ventilation, lighting and plug and process loads—and water use in buildings.
  • DOE2: from the United States Department of Energy (USDOE)
  • IES, Sefaira, GBS, Eco Designer, BEAVER, eQUEST, etc.

Plugin Programs for energy analysis

  • Geco: Bridge between grasshopper and ecotect.
  • Ladybug: Connect data to EnergyPlus, Radiance, Daysim and OpenStudio from grasshopper.
  • DIVA, Sunflower, etc: Works with own engine and compatible program exchanges

본 연구는 2018년도 국토교통부 산하 국토교통과학기술진흥원이 주관하는 ‘저비용·고효율의 노후 공동주택 수직증축 리모델링 기술 개발 및 실증 연구단’ 으로 선정된 아주대학교 산학협력단과 함께 수행하는 '저비용 고효율의 노후 공동주택 수직증축 리모델링 기술개발 및 실증' 3차년도 연구사업 중 성능 및 비용효율을 고려한 외피 리모델링 기술 개발 연구에 관한 수행내용 중 작성된 알고리즘 프로그램 개발연구[1]에 관한 내용입니다.

1.Fac-E_v0.8↩︎
